VRU620低动态倾角传感器微系统芯片DEMO是配合该型芯片使用的辅助工具，可帮助客户在不做电路开发的情况下了解该型传感器芯片的性能，进行二次开发。

工业级低动态倾角传感器VRU620微系统芯片DEMO使用方法

一、VRU620DEMO引脚定义

二、VRU620DEMO与设备连接

VRU620DEMO与工业自动化控制设备连接时，应通过板上TTL电平接口经过TTL转RS232转换模块进行转换，再将模块上的DB型9针接口与设备串口连接，连接时请注意DB9的公母相配。VRU620DEMO信号输出默认串口1，请将TX1与转换模块RX相连，RX1与转换模块TX相连，DC3.3与转换模块VCC相连，GND与转换模块GND相连，连接距离在20cm内可用杜邦线，超过20cm须用屏蔽信号线。

VRU620DEMO通过板上的USB接口取电，输入电压为5V。用户根据工控设备电压选择转接模块，假设工控设备电压为24V，则选择24V转5V的USB口输出转接模块，将该模块输入端接工控设备电源，输出端接VRU620DEMO板USB口，连接时请注意USB的公母相配。

三、VRU620DEMO数据读取与换算

VRU620DEMO输出的是原始ADC数据，客户在读取和使用数据时需要进行姿态数据换算。在客户的控制系统软件程序中进行相应的设置。

换算方法：

步骤一：设置传感器量程。可以在仿真系统参数设置中直接设置；

步骤二：将VRU620DEMO输出的十六进制ADC数据转换为十进制数据（已包含正负）。

步骤三：将十进制数据按选定的量程在中对应其分辨率，以此数据除以分辨率即得到可以使用的姿态数据，其中加速度单位为g，角速度单位为°/s，磁场强度单位为mGauss。姿态角即俯仰角、横滚角、航向角为直接输出包含正负的角度数据，可以直接使用，不需要对应分辨率，单位为 °。

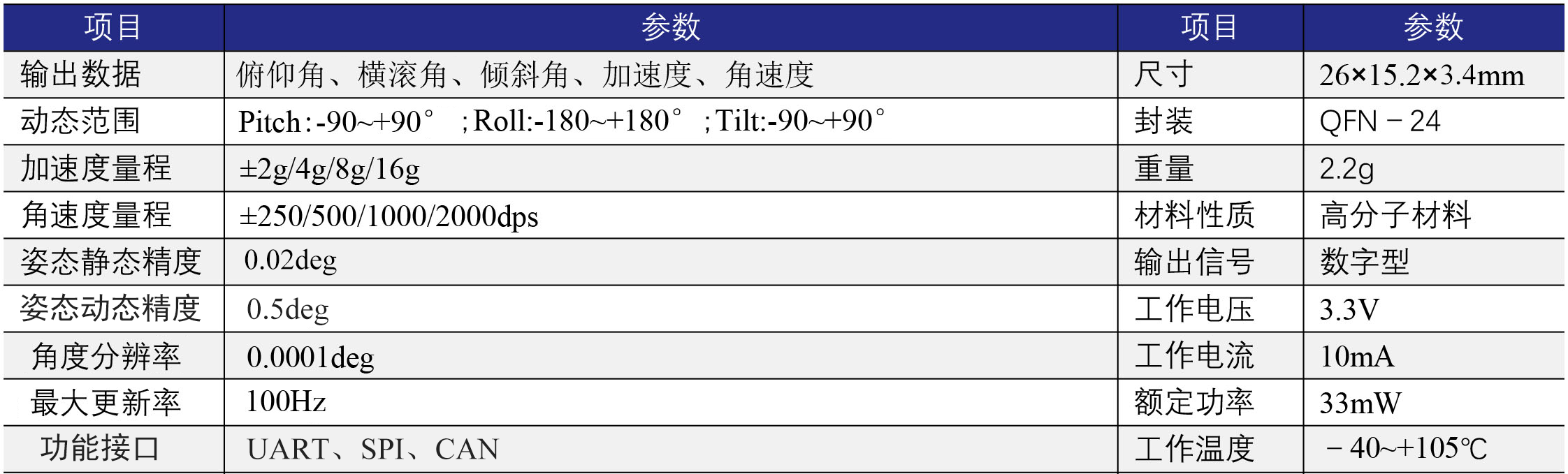

附：VRU620运动姿态传感器微系统芯片主要性能参数
